Inovação que se molda.
As FPCs (Flexible Printed Circuits) utilizam substratos de poliimida de apenas 25µm a 50µm, permitindo que o seu hardware se adapte a qualquer fator de forma, eliminando a rigidez do design convencional.
Alta Flexibilidade
Suporta milhares de ciclos de dobra sem comprometer os traços.
Miniaturização
Espaçamento mínimo de 2 mil (0.05mm) para designs densos.
Substrato PI
Poliimida premium para estabilidade térmica de classe mundial.
Versatilidade
Integração de 1 a 4 camadas com reforços seletivos.
Vantagens competitivas.

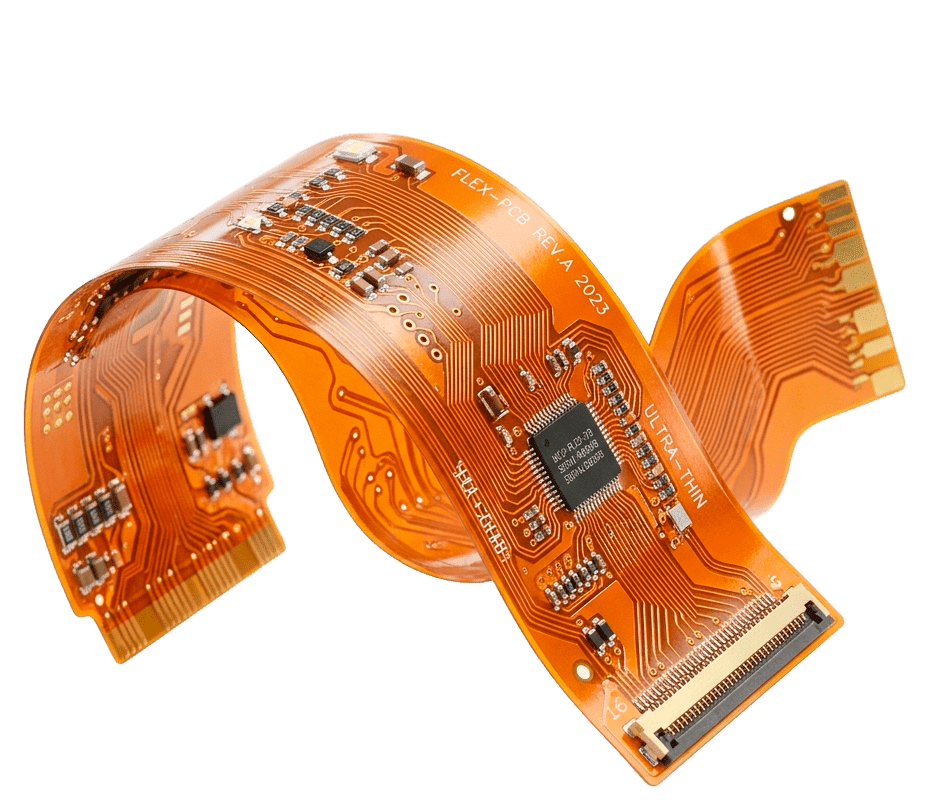

Dobragem Dinâmica
Pode ser dobrado, enrolado ou torcido repetidamente, permitindo designs 3D impossíveis com placas rígidas.
Poupança de Espaço
O design ultra-fino e leve reduz o peso em até 70% comparado com cablagens e PCBs rígidas.
Fiabilidade Superior
A ausência de cabos manuais e conexões mecânicas reduz drasticamente os pontos de falha do sistema.

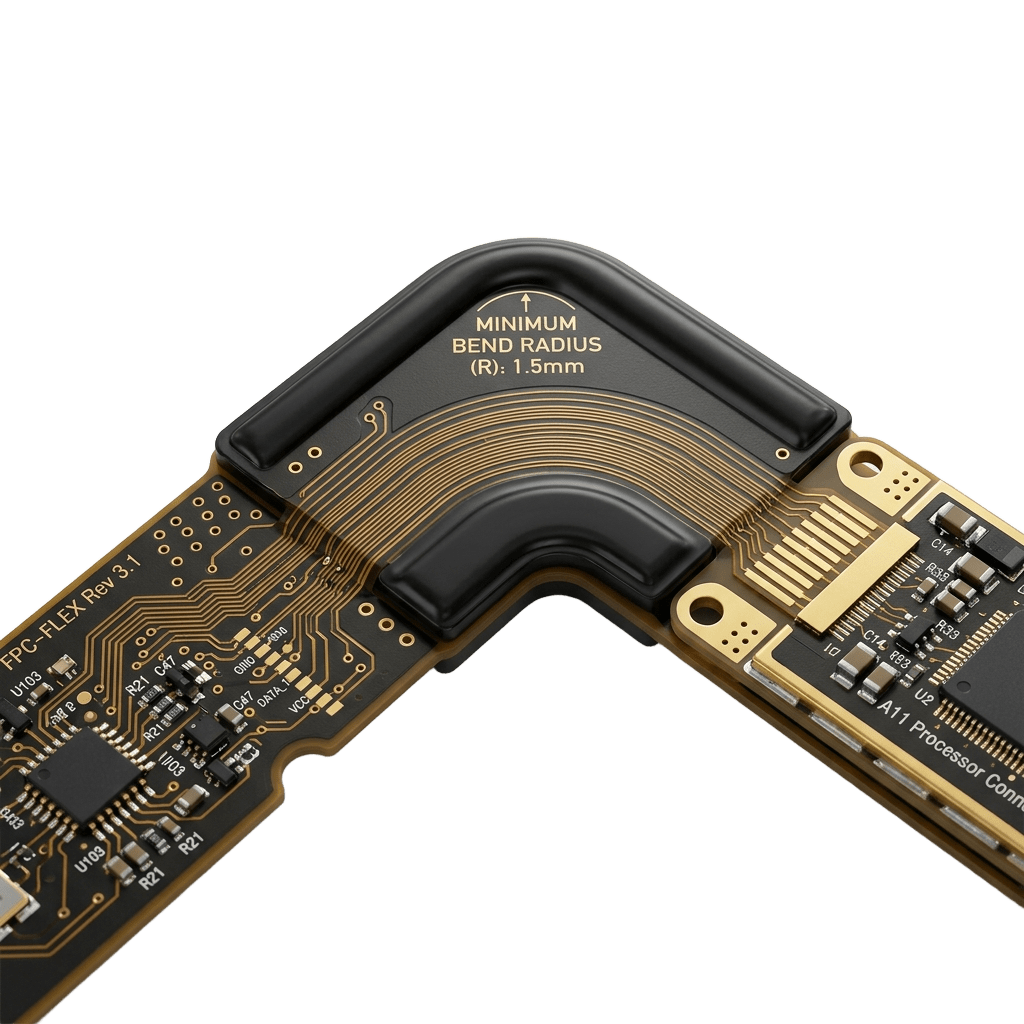

Cantos de Proteção.
Para evitar rasgos durante a flexão, todos os cantos internos das nossas FPCs são fabricados com um raio mínimo de 0.5mm. Adicionamos reforços de cobre nos vértices para garantir durabilidade estática e dinâmica superior.

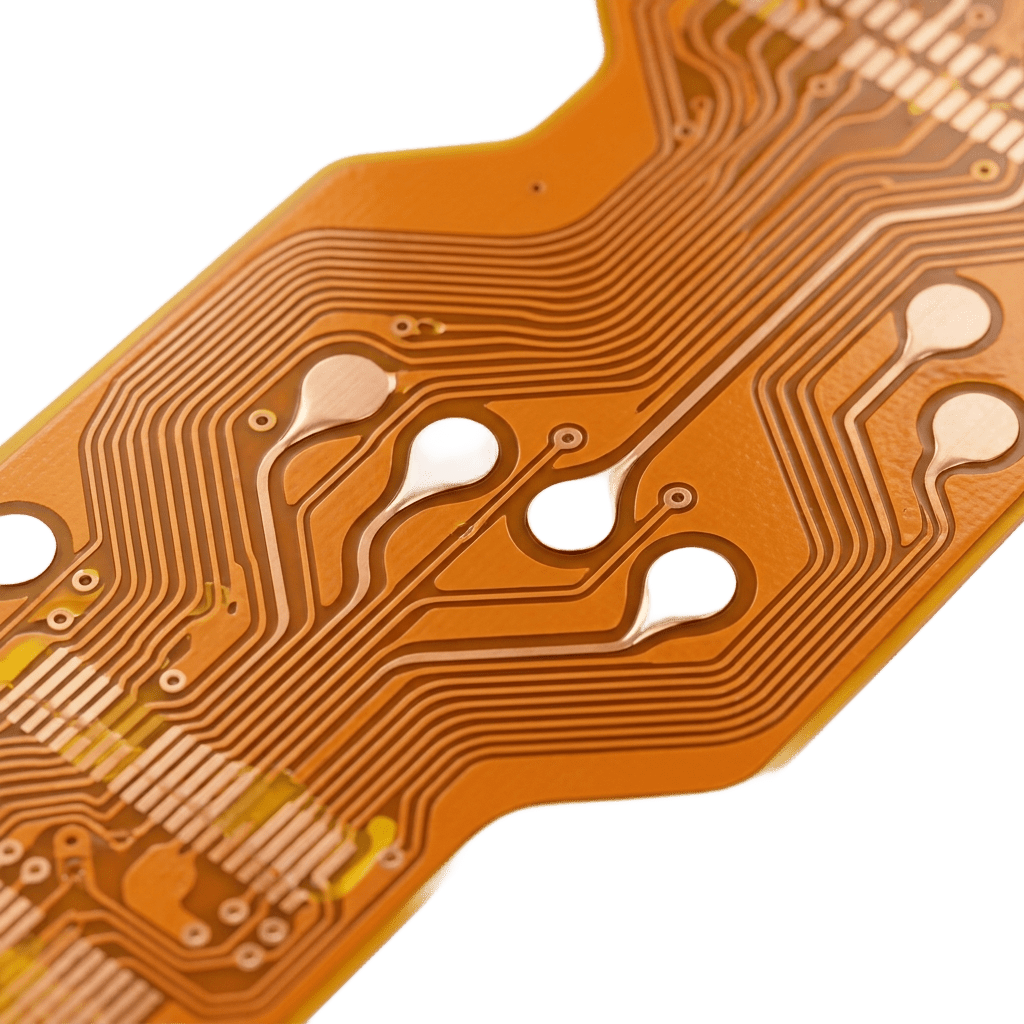

Reforços Teardrops.
O uso de "lágrimas" (Teardrops) nas junções entre trilhos e pads é essencial para suporte mecânico. Esta técnica evita falhas por stress nas zonas onde a rigidez do cobre encontra a flexibilidade da poliimida.
Aplicações Sem Limites
Eletrónica Vestível (Wearables)
Tecnologia Médica
Setor Automóvel
Aeroespacial e Defesa

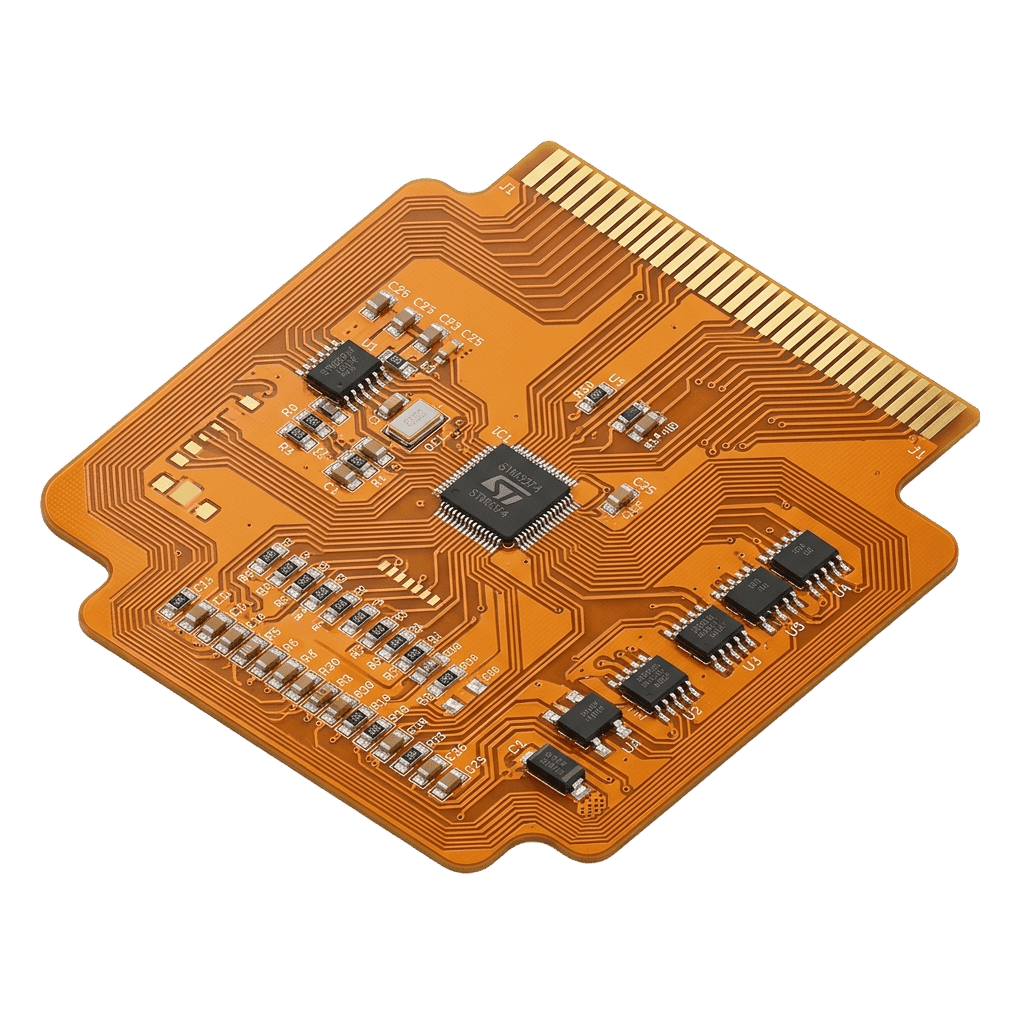

Capacidades Técnicas.
| Parâmetro | Valor CriaTec Hub (FPC) |
|---|---|
| Número de Camadas | 1, 2 e 4 Camadas |
| Espessura Final da Placa | 0.07mm, 0.11mm, 0.12mm, 0.16mm e 0.20mm |
| Espessura do Cobre (Oz) | 1/3 oz (12µm), 0.5 oz (18µm), 1.0 oz (35µm) |
| Min. Traço / Espaçamento | 0.05mm (1/3 oz), 0.075mm (0.5 oz), 0.1mm (1 oz) |
| Furação Mínima (Via) | 0.10mm (Extremo) / 0.15mm (Regular) |
| Acabamento de Superfície | Electroless Nickel Immersion Gold (ENIG) |
| Opções de Coverlay | Amarelo, Preto, Branco, Transparente |
| Reforços (Stiffeners) | PI, FR4, Aço Inoxidável, Alumínio, Fita 3M |
