Design de PCB.

Engenharia de layout otimizada para manufatura industrial.

PCB Layout Design

Layout de alta densidade.

Transformamos o seu esquemático em layouts de alta fidelidade prontos para produção. Focamos na integridade do sinal, gerenciamento térmico e conformidade com as normas DFM (Design for Manufacturing).

Stackup Otimizado

Desenvolvimento de stackups complexos para controle de impedância.

Integridade de Sinal

Simulação e roteamento de sinais diferenciais e alta velocidade.

Análise DFM

Verificação rigorosa para garantir alto rendimento no fabrico.

Design Rigid-Flex

Soluções para designs dobráveis e espaços confinados.

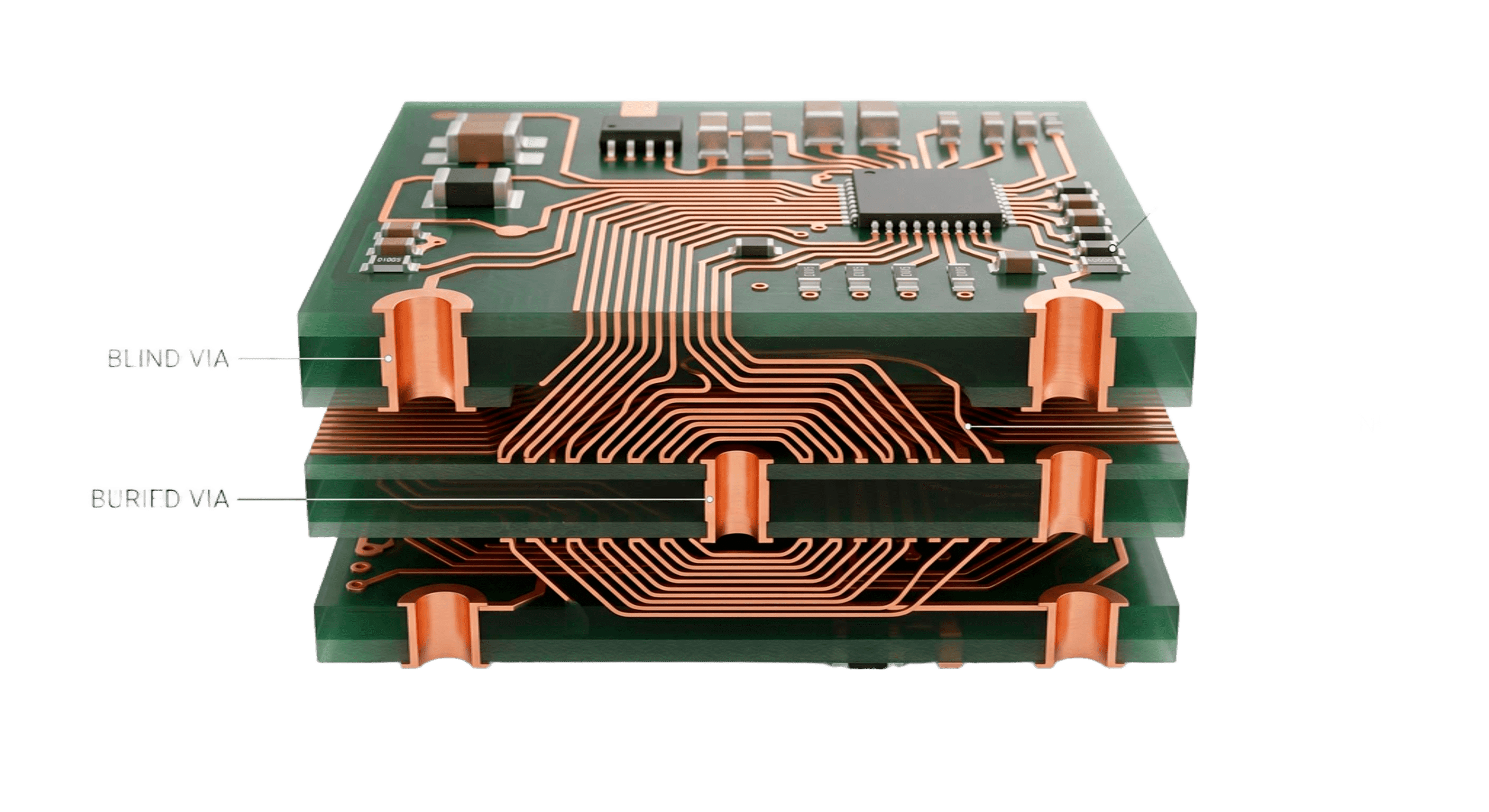

PCB Layout Detail

Especificações de Layout.

ParâmetroCapacidade
Camadas (Layers)De 2 a 32 camadas.
Software UtilizadoAltium Designer, KiCad, Allegro.
Roteamento HDICego e Enterrado (Blind & Buried Vias).
Impedância ControladaTolerância de ±5% ou ±10%.
Formatos de SaídaGerber RS-274X, ODB++, Altium Source.
